EXPOSICIONES
EQUIPO 1
TARJETA MADRE
Es una placa de circuito impreso a la que se conectan los componentes que constituyen la computadora u ordenador. Es una parte fundamental a la hora de armar un PC de escritorio u portátil. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el chipset, que sirve como centro de conexión entre el microprocesador, la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos
Va instalada dentro de una caja o gabinete que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja.
La placa base, además, incluye un firmware llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.El zócalo
(Socket en inglés) es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las videoconsolas.
Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF(pines) o LGA (contactos).
Este es el cerebro del computador. Dependiendo del tipo de procesador y su velocidad se obtendrá un mejor o peor rendimiento. Hoy en día existen varias marcas y tipos, de los cuales intentaremos darles una idea de sus características principales.
Las familias (tipos) de procesadores compatibles con el PC de IBM usan procesadores x86. Esto quiere decir que hay procesadores 286, 386, 486, 586 y 686. Ahora, a Intel se le ocurrió que su procesador 586 no se llamaría así sino "Pentium", por razones de mercadeo.
Existen, hoy en día tres marcas de procesadores: AMD, Cyrix e Intel. Intel tiene varios como son Pentium, Pentium MMX, Pentium Pro y Pentium II. AMD tiene el AMD586, K5 y el K6. Cyrix tiene el 586, el 686, el 686MX y el 686MXi. Los 586 ya están totalmente obsoletos y no se deben considerar siquiera. La velocidad de los procesadores se mide en Megahertz (MHz =Millones de ciclos por segundo). Así que un Pentium es de 166Mhz o de 200Mhz, etc.
Disipador
·
Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento.Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente.
En los dispositivos electrónicos se suelen usar para evitar un aumento de la temperatura en algunos componentes. Por ejemplo, se emplea sobre transistores en circuitos de potencia para evitar que las altas temperaturas puedan llegar a quemarlos.
En los ordenadores su uso es intensivo, como por ejemplo en algunas tarjetas gráficas o en el microprocesador para evacuar el calor procedente de la conmutación de los transistores. Sin embargo, en ocasiones el calor generado en los componentes es demasiado elevado como para poder emplear disipadores de dimensiones razonables, llegando a ser necesarias emplear otras formas de refrigeración como la refrigeración líquida.
El ventilador se encarga de aplicar aire fresco al disipador y enfriarlo, permitiendo que absorba mas el calor proveniente del microprocesador
EQUIPO 2
RANURAS
RANURAS ISA
(Industry Standard Architecture) se reconocen porque son negras y largas, con dos grupos de conectores separados por un espacio, miden unos 14 cm. (existe una versión más vieja de sólo 8,5 cm.): Son ranuras de 16 contactos-bits. Funcionan a una frecuencia de reloj máxima de 8Mhz y proporcionan un máximo de 16 Mb/s de transmisión de datos, suficiente para conectar un módem o una tarjeta de sonido, pero poco para tarjetas de vídeo con prestaciones a partir de 256 colores.
RANURAS EISA
EISA (Arquitectura Extendida Estándar de la Industria.), tipo deslot para tarjetas de ampliación basado en el estándar ISA pero de 32 bits y capacidad de 32 MB/s de transferencia; actualmente en desuso debido a la implantación del PCI pero en la industria se sigue usando en maquinas que requieren uso rudo y control por computadora.
Esta tecnología tampoco fue muy difundida debido a su escasa velocidad de bus, pero gracias a esa escasa velocidad pudo mantener la compatibilidad con sus antecesoras de 8 bits y 16 bits.- Ancho: 32
- Velocidad: 8.33 MHz
- Ancho de banda; 33,3 Mb/s
Es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, lectores y regrabadores de CD/DVD/BR,Unidades de Estado Sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar unidades al instante, es decir, insertar el dispositivo sin tener que apagar el ordenador o que sufra un cortocircuito como con los viejos Molex
EQUIPO 5 MEMORIA RAM
La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada.Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente
Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos:
· SIMMs: Single In-line Memory Module, con 30 ó 72 contactos. Los de 30 contactos pueden manejar 8 bits cada vez, por lo que en un 386 ó 486, que tiene un bus de datos de 32 bits, necesitamos usarlos de 4 en 4 módulos iguales. Miden unos 8,5 cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco.Los SIMMs de 72 contactos, más modernos, manejan 32 bits, por lo que se usan de 1 en 1 en los 486; en los Pentium se haría de 2 en 2 módulos (iguales), porque el bus de datos de los Pentium es el doble de grande (64 bits).
· DIMMs: más alargados (unos 13 cm), con 168 contactos y en zócalos generalmente negros; llevan dos muescas para facilitar su correcta colocación. Pueden manejar 64 bits de una vez, por lo que pueden usarse de 1 en 1 en los Pentium, K6 y superiores. Existen para voltaje estándar (5 voltios) o reducido (3.3 V).· consiste en enviar los datos 2 veces por cada señal de reloj, una vez en cada extremo de la señal (el ascendente y el descendente), en lugar de enviar datos sólo en la parte ascendente de la señal.
· De esta forma, un aparato con tecnología DDR que funcione con una señal de reloj "real", "física", de por ejemplo 100 MHz, enviará tantos datos como otro sin tecnología DDR que funcione a 200 MHz Por ello, las velocidades de reloj de los aparatos DDR se suelen dar en lo que podríamos llamar "MHz efectivos o equivalentes" (en nuestro ejemplo, 200 MHz, "100 MHz x 2").
· Uno de los problemas de la memoria Rambus: funciona a 266 MHz "físicos" o más, y resulta muy difícil (y cara) de fabricar.
· La tecnología DDR está de moda últimamente, bajo éste u otro nombre. Además de las numerosísimas tarjetas gráficas con memoria de vídeo DDR-SDRAM, tenemos por ejemplo los microprocesadores AMD Athlon y Duron, cuyo bus de 200 MHz realmente es de "100 x 2", "100 MHz con doble aprovechamiento de señal"; o el AGP 2X ó 4X, con 66 MHz "físicos" aprovechados doble o cuádruplemente, ya que una tarjeta gráfica con un bus de 266 MHz "físicos" sería difícil de fabricar... y extremadamente cara.PCI Express
(Anteriormente conocido por las siglas 3GIO, en el caso de las "Entradas/Salidas de Tercera Generación", en inglés: 3rdGeneration In/Out) es un nuevo desarrollo del
bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband
´AGP
(Accelerator (Accelerated) Graphics Port - Puerto Acelerador (Acelerado) de Gráficos). Interfaz o canal de alta velocidad para fijar tarjetas gráficas a la placa madre de una computadora, especialmente paraplacas aceleradoras de gráficos en 3D.
AGP fue creado por Intel en 1997 para mejorar los bus PCI. AGP comenzó a ser reemplazado por losPCI Express en 2004.
AGP fue creado por Intel en 1997 para mejorar los bus PCI. AGP comenzó a ser reemplazado por losPCI Express en 2004.
CNR
(Communication and Networking Riser, Elevador de Comunicación y Red). Es una ranura de expansiónen la placa madre para dispositivos de comunicaciones como módems, tarjetas Lan o USB.Fue lanzado en febrero de 2000 por Intel en sus placas para procesadores Pentium y se trataba de un diseño propietario, por lo que no se extendió más allá de las placas que incluían los chipsets de Intel.
Adolecía de los mismos problemas de recursos de los dispositivos diseñados para ranura AMR. Actualmente no se incluye en las placas.
EQUIPO 3 BIOS
El BIOS
(sigla en inglés de basic input/output system; en español "sistema básico de entrada y salida") es un software que localiza y reconoce todos los dispositivos necesarios para cargar el sistema operativo en la memoria RAM; es un software muy básico instalado en la placa que permite que ésta cumpla su cometido.
Proporciona la comunicación de bajo nivel, el funcionamiento y configuración delhardware del sistema que, como mínimo, maneja el teclado y proporciona una salida básica (emitiendo pitidos normalizados por el altavoz de la computadora si se producen fallos) durante el arranque
El chipset (controladores)
Los buses de la placa base están regulados por una serie deControladores.
LOS controladores, también llamados chipset, son un conjunto de pequeños
Circuitos integrados diseñados para realizar funciones específicas, como la
transferencia de datos que entran y salen de los dispositivos EIDE (discos duros, etc.)
En una placa base son necesarios varios controlador es que proporcionanEl enlace entre todos los componentes del ordenador controlando el flujo
De datos, ya que hay muchos tipos diferentes de dispositivos hardware que
Deben de estar comunicados.
La mayor parte de estas funciones de controladores se agrupan en dos
Chips de gran tamaño que juntos forman el chipset (literalmente, conjunto
de chips)
La arquitectura de chipset más extendida consiste en dos chips, normalmente
Llamados puente norte (Northbridge) y puente sur (Southbridge).
Los puentes norte (Northbridge) y sur (Southbridge) , que comparten la función de controlar el tráfico de datos en la placa base, están conectados por un potente bus,
TARJETA DE VIDEO
Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor. Las tarjetas gráficas más comunes son las disponibles para las computadoras compatibles con la IBM PC, debido a la enorme popularidad de éstasPILA
La Pila de llamadas es un segmento de memoria que utiliza esta estructura de datos para almacenar información sobre las llamadas a subrutinas actualmente en ejecución en un programa en proceso.
Cada vez que una nueva subrutina es llamada, se apila una nueva entrada con información sobre ésta tal como sus variables locales. En especial, se almacena aquí el punto de retorno al que regresar cuando esta subrutina termine (para volver a la subrutina anterior y continuar su ejecución después de esta llamada)
EQUIPO 4 CONECTORES
son 2 tipos distintos de conectores o interfaces de discos duros anteriormente se usaba regularmente discos duros IDE que son aquellos disco y mothers que usan unos conectores anchos que pueden ser gris o azules. El conector SATA esta reemplazando al conector IDE ya que los SATA son muchos mas estables y su tasa de transferencia es mucho mas rapida que las IDE ademas de q los conectores SATA son muchos mas chicos en comparacion a los IDE
· Bien, pues la DDR-SDRAM es el concepto DDR aplicado a la memoria SDRAM. Y la SDRAM no es otra que nuestra conocida PC66, PC100 y PC133, la memoria que se utiliza actualmente en casi la totalidad de los PCs normales; los 133 MHz de la PC133 son ya una cosa difícil de superar sin subir mucho los precios, y por ello la introducción del DDR.
EQUIPO 6 GABINETES
Es una estructura metálica (chasis) rectangular, diseñada para ser colocada sobre una superficie sólida; la cual se encuentra protegida por cubiertas de plástico, fibra de vidrio ó lámina, y tiene la función de permitir el montaje de los diversos dispositivos para que funcione el equipo de cómputo (la tarjeta principal (Motherboard), los discos duros, las unidades ópticas (CD/DVD/Blu-Ray Disc), las disqueteras internas, lectoras internas de memorias digitales, la fuente de poder, ventiladores, etc. incluso hasta la pantalla LCD
Se maneja en muchos sitios Web e incluso libros, que el tipo de gabinete es de acuerdo al tamaño de la tarjeta principal (Motherboard) que va a insertarse, sin embargo una tarjeta de cierto tamaño se puede adaptar correctamente a gabinetes de varias formas por lo tanto no es una forma estándar de clasificarlos, así que se considera que el modo eficaz es acorde a la forma y al uso:·
Gabinete sobremesa.
· Actualmente estos gabinetes no son muy comerciales debido a las restricciones de espacio interno que tienen, en su lugar los gabinetes minotorre han tenido un mayor auge.
Gabinete minitorre.
· Actualmente estos gabinetes son los mas comerciales y casi han sustituido del mercado a los gabinetes horizontales.
Gabinete integrado en la pantalla.
· Se trata de una extensión de espacio en la estructura de un monitor CRT ó de una pantalla LCD, en la cuál se alojan los diversos dispositivos para que funcione el equipo de cómputo (la tarjeta principal ("Motherboard"), el disco duro, la unidad óptica, la fuente de poder, ventiladores internos, etc.). Es un diseño que ahorra mucho espacio, pero hace uso de tecnología similar a la de las computadoras portátiles por lo que el precio es elevado.· Actualmente estos gabinetes integrados compiten en el mercado contra los gabinetes minitorre.
FUENTE DE PODER
La fuente de poder, fuente de alimentación o fuente de energía es el dispositivo que provee la electricidad con que se alimenta una computadora u ordenador. Por lo general, en las computadoras de escritorio (PC), la fuente de poder se ubica en la parte de atrás del gabinete, junto a un ventilador que evita su recalentamiento.PUERTOS EXTERNOS
Los puertos generalmente tienen más de un uso en la computadora e inclusive en dispositivos que no se conectan directamente al equipo, por lo que no hay una clasificación estricta, sin embargo se pueden dividir en 7 segmentos básicos:1) Puertos de uso general: son aquellos que se utilizan para conectar diversos dispositivos independientemente de sus funciones (impresoras, reproductores MP3, bocinas, pantallas LCD, ratones (Mouse), PDA, etc.)
Puerto eSATA
eSATA significa ("external Serial Advanced Technology Attachment") ó su traducción al español es ("tecnología externa de conexión serial avanzada"). Se le llama puerto porque permite la transmisión de datos entre un dispositivo externo (periférico), con la computadora. Es un puerto de forma espacial con 7 terminales, de reciente aparición en el mercado, basado en tecnología para discos duros SATA. Ya encuentra integrado en la tarjeta principal (Motherboard), y también por medio de tarjetas de expansión PCI.
· Este conector compite actualmente contra el puerto USB 3 y en menor medida contra el puerto FireWire.
· Puerto USB
Significa ("Universal Serial Bus") ó su traducción al español es línea serial universal de transporte de datos. Es un conector rectangular de 4 terminales que permite la transmisión de datos entre una gran gama de dispositivos externos (periféricos) con la computadora; por ello es considerado puerto; mientras que la definición de la Real Academia Española de la lengua es "toma de conexión universal de uso frecuente en las computadoras"· Puerto FireWire ó IEEE1394
Puerto paralelo / LPTx
· Puerto paralelo y puerto LPT se refieren al mismo tipo de conector. Se le llama paralelo, porque permite el envío de datos, en conjuntos simultáneos de 8 bits, mientras que un serial se dedica a enviar los datos uno detrás de otro. La sigla LPT significa ("Line Print Terminal / Line PrinTer"), que traducido significa línea terminal de impresión/línea de la impresora. Es un conector semitrapezoidal de 25 terminales, que permite la transmisión de datos desde un dispositivo externo (periférico), hacia la computadora; por ello es considerado puerto.
Este puerto está siendo reemplazado por el puerto USB para impresoras y escáneres, pero aún viene integrado en la tarjeta principal (Motherboard)Puerto serial / COMx
· Puerto serial, puerto COM, puerto de comunicaciones y puerto RS-232 ("Recomended Standard-232"), hacen referencia al mismo puerto. Se le llama serial, porque permite el envío de datos, uno detrás de otro, mientras que un paralelo se dedica a enviar los datos de manera simultánea. La sigla COM es debido al término ("COMmunications"), que traducido significa comunicaciones. Es un conector semitrapezoidal de 9 terminales, que permite la transmisión de datos desde un dispositivo externo (periférico), hacia la computadora; por ello es denominado puerto.
· Compitió directamente en el mercado contra el puerto LPT.
· Este puerto está siendo reemplazado por el puerto USB para el uso en PDA´s y ratones, pero aún viene integrado en la tarjeta principal (Motherboard) actuales.
SCSI
Significa ("Small Computer System Interface") ó su traducción al español es "pequeña interfase del sistema de computo". Es un estándar que se utiliza para la conexión y control de hasta 30 dispositivos internos y/o externos, muy utilizada en servidores y casi no en computadoras convencionales. Lo más común es encontrar tarjetas controladoras SCSI que integran en su estructura conectores para discos duros, disqueteras, unidades ópticas, y puertos SCSI para la conexión a dispositivos externos.· La velocidad de transferencia típica en este tipo de puertos es de 160 MegaBytes/segundo (MB/s), existen alrededor de 12 formas físicas del puerto, por lo que solamente mostramos uno de los mas comunes en las tarjetas controladoras: el conector SCSI externo DB68 que significa ("D-subminiature Tipo B - 68 pines").
EQUIPO 7
PUERTOS PARALELOS
Un puerto serie manda los datos de a un bit cada vez mientras que un puerto paralelo puede mandar de a 8 bits por vez. Los escáneres y los dispositivos de almacenamiento externos de muchos tipos, también se conectan a un puerto paralelo. Las conexiones de USB reemplazan el puerto paralelo.
El puerto paralelo se identifica por su dirección de I/O base y se identifica ante sistemas
DOS por el número LPT. Cuando arranca la máquina, la BIOS chequea direcciones
específicas de I/O en busca de puertos paralelos y construye una tabla de las direcciones
halladas en la posición de memoria 40h:8h (o 0h:0408h).
Esta tabla contiene hasta tres palabras de 16 bits. Cada palabra es la dirección de I/O base
del puerto paralelo. La primera palabra corresponde a LPT1, la segunda a LPT2 y la tercera
a LPT3. Hay que agregar que en DOS tenemos el dispositivo PRN que es un alias a uno de los dispositivos LPT (generalmente es LPT1, pero se puede cambiar conla orden MODE)
Las direcciones estándar para los puertos paralelos son 03BCh,0378h y 0278h
PUERTO VGA
PUERTO PS2
El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System/2 que es creada por IBM en1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.
La comunicación en ambos casos es serial (bidireccional en el caso del teclado), y controlada por microcontroladores situados en la placa madre. No han sido diseñados para ser intercambiados en caliente, y el hecho de que al hacerlo no suela ocurrir nada es más debido a que los microcontroladores modernos son mucho más resistentes a cortocircuitos en sus líneas de
entrada/salida
CONECTORES DE AUDIO
l conector Jack es un conector de audio utilizado en numerosos dispositivos para la transmisión de sonido en formato analógico.PUERTO ETHERNET
thernet es un estándar de redes de área local para computadores con acceso al medio por contienda CSMA/CD. ("Acceso Múltiple por Detección de Portadora con Detección de Colisiones"), es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI.
La Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3. Usualmente se toman Ethernet e IEEE 802.3 como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red.
PUERTO MODEM
El modem es otro de los periféricos que con el tiempo se ha convertido ya en imprescindible y pocos son los modelos de ordenador que no estén conectados en red que no lo incorporen. Su gran utilización viene dada básicamente por dos motivos: Internet y el fax, aunque también le podemos dar otros usos como son su utilización como contestador automático incluso con funciones de centralita o para conectarnos con la red local de nuestra oficina o con la central de nuestra empresa.Aún en el caso de estar conectado a una red, ésta tampoco se libra de éstos dispositivos, ya que en este caso será la propia red la que utilizará el modem para poder conectarse a otras redes o a Internet estando en este caso conectado a nuestro servidor o a un router.

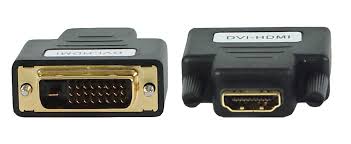

HDMI
High-Definition Multimedia Interface o HDMI, (interfaz multimedia de alta definición), es una norma de audio y vídeo digital cifrado sin compresión apoyada por la industria para que sea el sustituto del euroconector. HDMI provee una interfaz entre cualquier fuente de audio y vídeo digital como podría ser un sintonizador TDT, un reproductor de Blu-ray, un Tablet PC, un ordenador (Microsoft Windows, Linux, Apple Mac OS X, etc.) o un receptor A/V, y monitor de audio/vídeo digital compatible, como un televisor digital (DTV).
